电缆防水接头的使用规范要求
来源:誉霖电气 | 作者:ynboom | 发布时间: 2020-07-07 | 509 次浏览 | 分享到:
电缆防水接头的使用规范要求

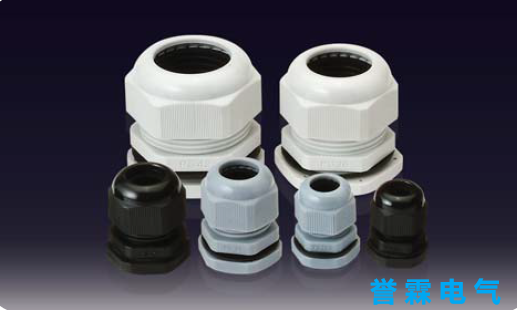

电缆连接器实践图和电缆连接器规范要求
1、导线的连接导线连接需要低电阻和足够的机械强度，连接必须没有尖角。低压电缆导体连接一般是挤压的，压力应该是：
(1)选择具有适当电导率和机械强度的导体连接管。
(2)连接芯外径介于0.8~1.4mm之间的压力管内径；
(3)挤压后的接合电阻值不得大于等截面导体的1.2倍，铜导体接头的抗拉强度不得小于60N/mm2；
(4)在压力前，导体的外部表面和连接管的内部表面涂有导电胶，用钢丝刷破坏氧化膜。
(5)用文件或砂纸打磨连接管、线芯导体的尖角、毛边等。
2、内部半导体屏蔽处理。
如果电缆主体具有内部屏蔽层，则在制作接头时必须恢复按导体部分的接头内部屏蔽层，并且电缆内部半导体屏蔽必须确保内部半导体的连续性，以便连接管中连接头内部屏蔽相互连接，从而在接头接管中均匀分布场强。
电缆防水连接器注意事项。

3、外部半导体屏蔽处理。
外侧半导体屏蔽是在电缆和电缆接头绝缘外部起均匀电场作用的反转性物质，与内部半导体屏蔽一样，在电缆和连接器中起着非常重要的作用。外侧半导体端口必须整齐均匀，需要绝缘和平稳转换，并在电缆连接器上连续通过半导体磁带和电缆本外侧半导体屏蔽。
4、电缆反应力锥处理。
圆锥具有相同的潜力分布的精确英寸形状的反应力圆锥，在制作交联电缆反应圆锥时通常使用特殊的切削工具，或加热一点，用快速刀切，基本成型后用2毫米厚的玻璃打磨，最后用粗糙到细的砂纸打磨，平滑。
5、金属屏蔽和接地处理。
在电缆和连接器上，金属屏蔽主要用于传导电缆故障短路电流，用于阻止电磁场对相邻通信设备的电磁干扰。操作中金属屏蔽在良好的接地状态下电位为零，具有电缆故障后在很短的时间内传导短路电流的功能。地线必须可靠地焊接，两端的盒形电缆主体必须有金属屏蔽和铠装绳牢牢焊接，端子的接地必须可靠。
6、接头密封和机械保护。
接头的密封和机械保护是确保接头安全可靠运行的保证。要防止电缆接头内受潮和湿气的渗透，接头位置要堆接头保护套，安装水泥保护套等工作。
