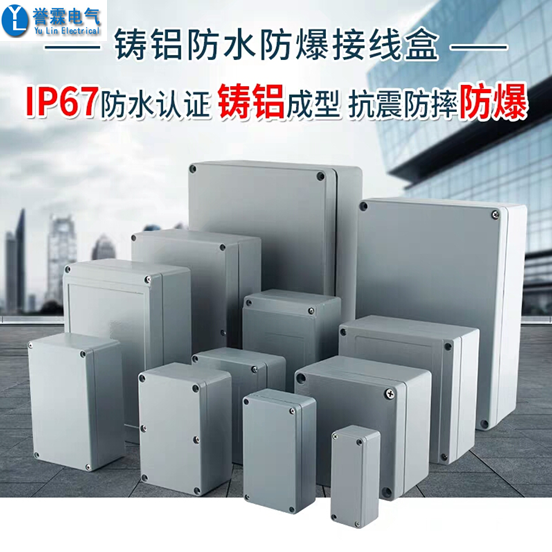

防爆防水接线盒,防水配电箱,铸铝盒的结构有何特点
来源:
誉霖电气
|
作者:
yulinboxcom
|
发布时间:
2020-01-17
|
634
次浏览
|
分享到:
防
爆防水接线盒内部组件的电气设计决定了防爆防水接线盒的结构。在这里,外壳结构设计必须首先选择外壳材质,外壳强度和轻巧美丽。典型的防爆防水接线盒的外壳选择铸造铝合金,而外壳壁厚可根据经验数据选择6-8mm压铸外壳。为了方便布线,内部型腔空间不能太小,必须适合布线安装,因此内部型腔的直径设计值为120mm,高度设计值为80mm,内部体积为904立方厘米,并选择圆柱形防爆接合面。为了提高防爆接线盒的保护性能并防止水进入灰尘,盘柜保护级别设计为IP65。必须在盖子上设计橡胶密封垫圈,橡胶密封垫圈可以按照相关标准工作,但必须保证密封作用。机壳接线盒底座和接线盒盖之间的紧固件用内部6位固定螺栓和弹簧垫圈拧紧,以防止松动。
防爆防水接线盒可以在实际使用过程中直接引进,引导电缆布线,通过布线引进,或者引导布线。用于布线的布线钢管必须使用重量规螺柱钢管、无缝钢管或满足相关要求的焊接钢管。通过线管布线时,钢管内部和接线盒之间的引出序号可以选择电缆或使用导线。使用导线的导管布线方法时,密封导线部分必须用模板化合物填充,密封环两端的金属垫圈必须用适合核心线的多孔金属垫圈替换。
防爆接线盒的保护接地端子部件必须经过防腐蚀处理,有效地维持电气连接的接触压力,以确保连接保持稳定。
